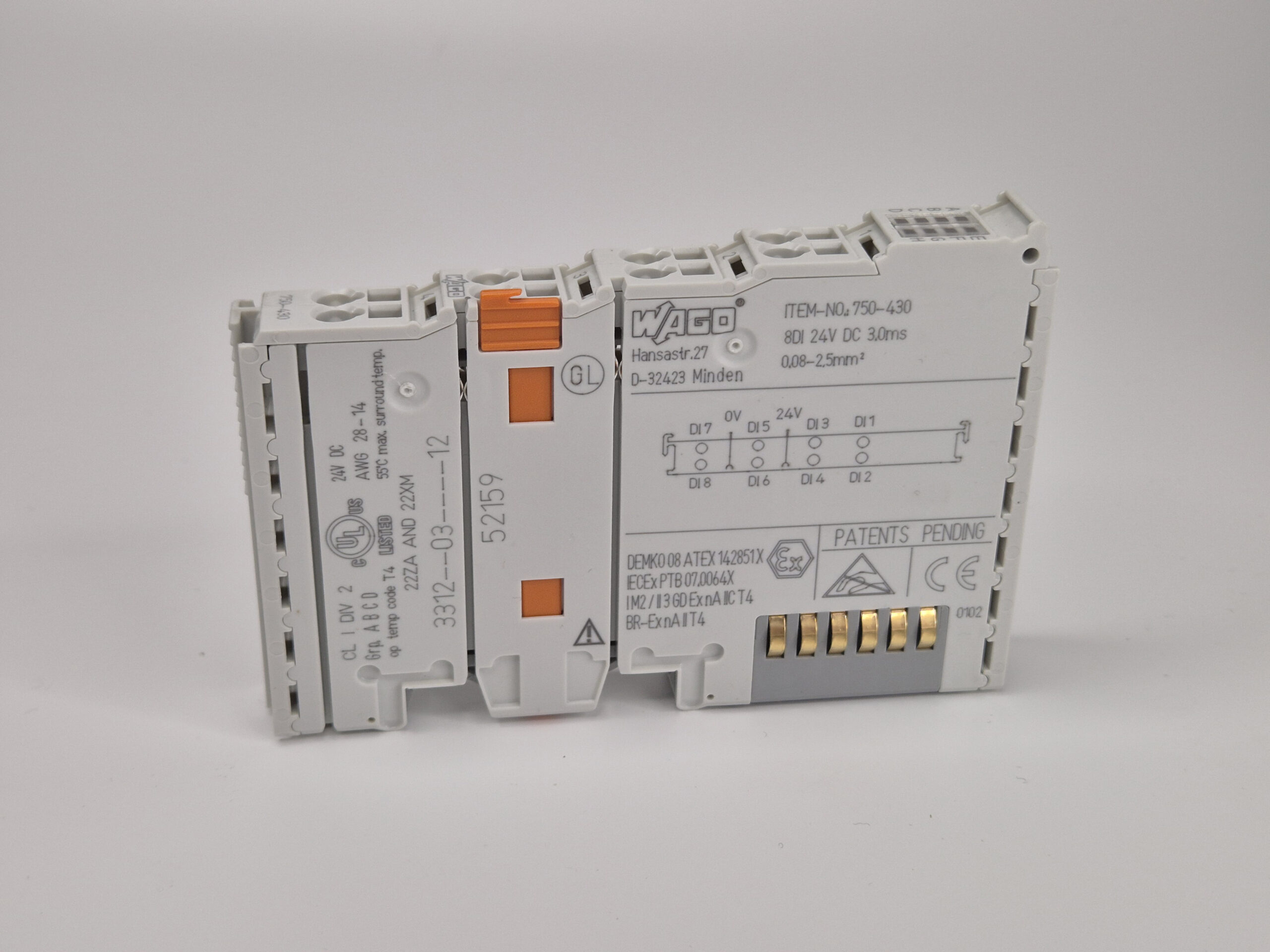

8-канальный модуль дискретного ввода Wago 750-430

Wago 750-430 — восьмиканальный модуль дискретного ввода системы 750 для сигналов 24 В постоянного тока. Принимает состояния датчиков, концевых выключателей, кнопок и контактов реле и передаёт их шинному контроллеру. Входной фильтр 3 мс подавляет дребезг механических контактов и короткие импульсные помехи, из-за которых иначе появляются ложные срабатывания в программе.

Технические характеристики

• Количество каналов: 8 дискретных входов
• Напряжение сигнала: 24 В постоянного тока (от -25 % до +30 %)
• Тип входа: high-side switching, замыкание на плюс, тип 1/3 по EN 61131-2
• Входной фильтр: 3,0 мс
• Потребление от системной шины 5 В: 17 мА
• Подключение: 8 зажимов CAGE CLAMP
• Серия: WAGO-I/O-SYSTEM 750

Где применяется

Модуль закрывает базовую задачу любого шкафа автоматики — сбор дискретных сигналов: положение цилиндров, наличие детали, состояние аварийных цепей, обратная связь от пускателей. Восемь каналов на модуль шириной 12 мм дают высокую плотность, а пружинные зажимы CAGE CLAMP держат провод без подтяжки, что важно для оборудования с вибрацией: винтовые соединения там со временем ослабевают.

Подбор и замена

Проверьте логику входа: у 750-430 подключение по схеме high-side, то есть на вход приходит плюс 24 В. Датчики с выходом NPN, коммутирующие минус, с ним работать не будут — для них нужен модуль другого исполнения. Это самая частая ошибка при подборе. Второй параметр — время фильтра: 3 мс подходит для механических контактов, но при подсчёте быстрых импульсов (например, от энкодера или счётчика продукции) фильтр начнёт терять импульсы, и нужен модуль с меньшей задержкой или специализированный счётный модуль.
