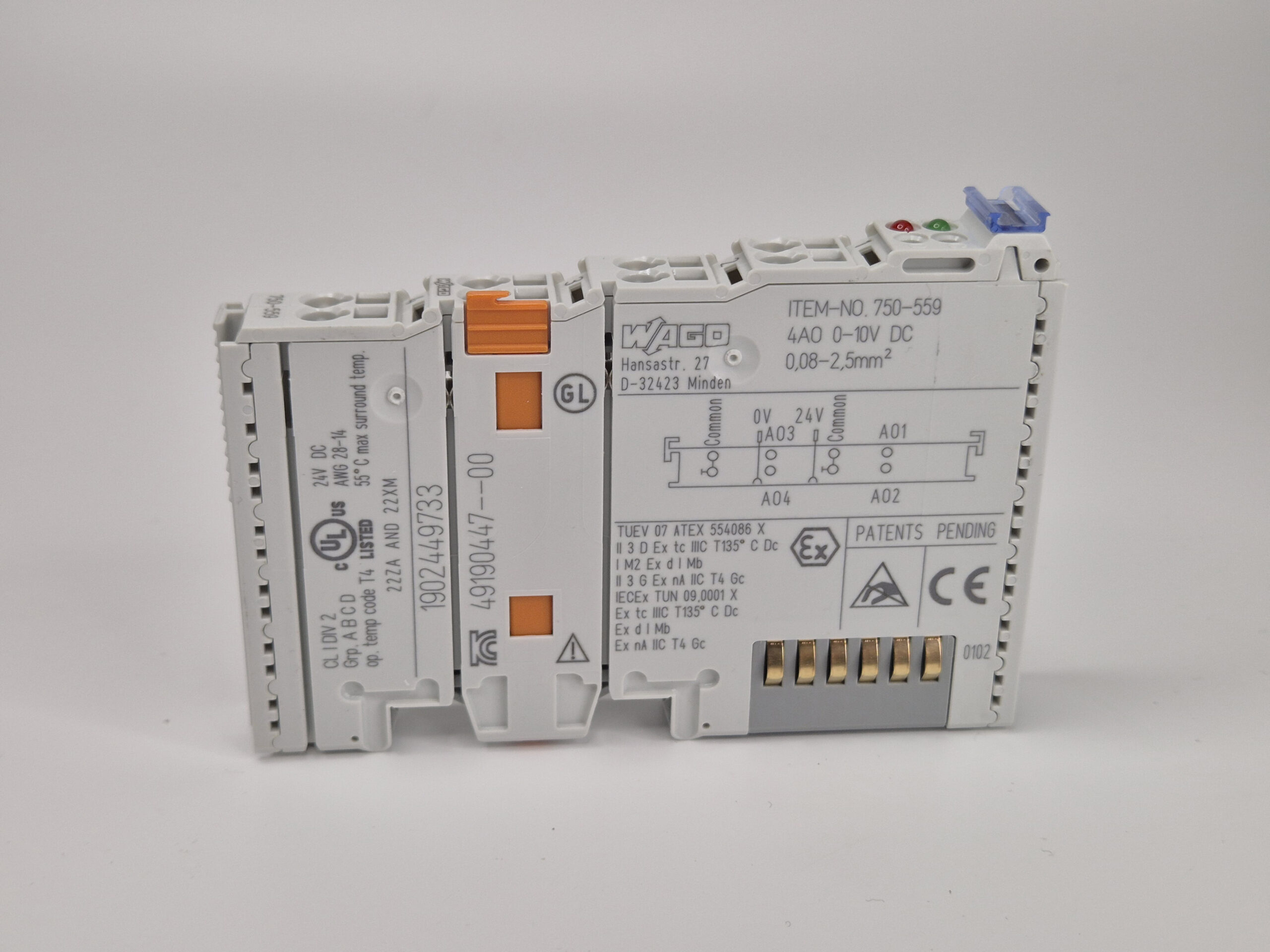

4-канальный модуль аналогового вывода Wago 750-559

Wago 750-559 — четырёхканальный модуль аналогового вывода системы 750 с выходным сигналом 0-10 В. Формирует управляющие сигналы для исполнительных устройств: задание скорости частотному преобразователю, положение регулирующего клапана, уставка на внешний регулятор. Встраивается в общую сборку модулей на DIN-рейке рядом с шинным контроллером.

Технические характеристики

• Количество каналов: 4 аналоговых выхода
• Выходной сигнал: напряжение 0-10 В
• Разрешение: 12 бит
• Точность: менее 0,1 % от полной шкалы при 25 °C
• Выходной ток: до 10 мА на канал, выдерживает короткое замыкание
• Серия: WAGO-I/O-SYSTEM 750

Где применяется

Сигнал 0-10 В — самый распространённый стандарт задания для приводной техники и климатического оборудования: частотные преобразователи вентиляторов и насосов, приводы воздушных клапанов, регуляторы мощности нагревателей. Четыре канала в модуле шириной 12 мм позволяют собрать управление целой приточной установкой, не раздувая шкаф.

Подбор и замена

Ключевое отличие от токовых модулей — помехозащищённость линии. Сигнал по напряжению чувствителен к длине кабеля и наводкам: на длинных трассах падение напряжения в проводе вносит ошибку, а рядом с силовыми кабелями наводится помеха. Если расстояние до исполнительного устройства больше нескольких десятков метров, надёжнее токовый выход 4-20 мА — в серии 750 для этого есть свои модули. Обратите внимание на нагрузочную способность: 10 мА на канал достаточно для входа преобразователя, но недостаточно для нагрузки с низким входным сопротивлением.
