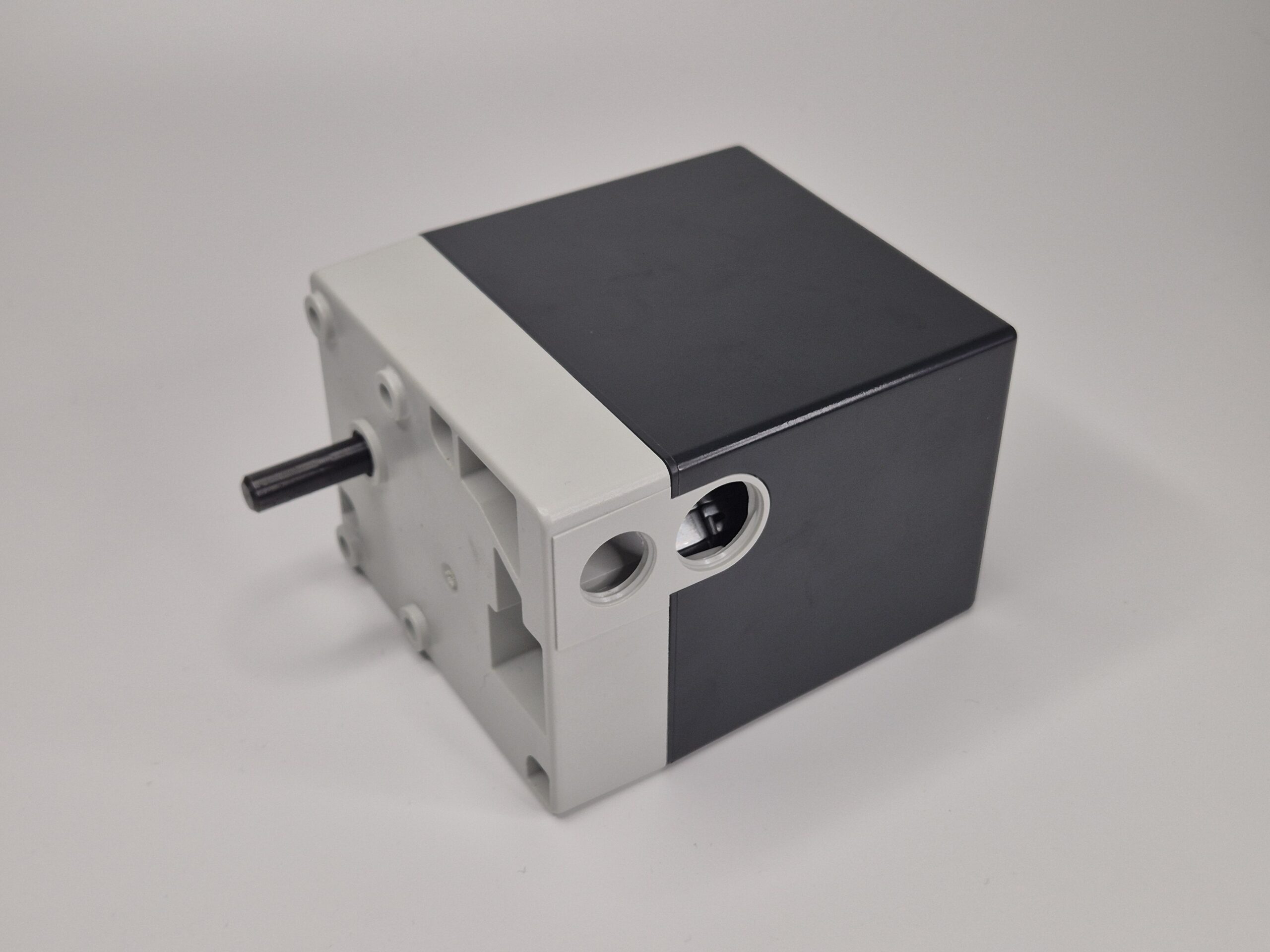

Сервопривод Siemens SQN30.121A3500

Электромеханический исполнительный механизм SQN30.121A3500 регулирует положение воздушных заслонок газовых и жидкотопливных горелок для оптимизации пропорций топливовоздушной смеси. Встроенный синхронный двигатель работает совместно с автоматом горения для обеспечения точного угла открытия вентиляционных каналов. Конструкция поддерживает стабильный крутящий момент на выходном валу при работе горелочного узла в режимах предельных термических нагрузок.

Технические характеристики
Номинальное напряжение: 230 В AC
Максимальный крутящий момент: 1.5 Нм
Время поворота на 90 градусов: 4.5 с
Направление вращения: по часовой стрелке
Энергопотребление: 6.5 ВА
Класс защиты: IP40
Предельная температура: от минус 20 до плюс 60 градусов

Функциональные особенности
Высокоскоростное позиционирование: малый период разгона сокращает время изменения мощности пламени при переключении ступеней горения.
Кулачковая настройка: регулируемые механические переключатели со шкалами задают точные конечные точки хода без использования программного софта.
Внутреннее демпфирование: зубчатая передача редуктора обработана долговечной смазкой для минимизации шума и снижения износа при частых реверсивных циклах.
Ручное расцепление: механический фиксатор позволяет оперативно отсоединить вал от двигателя для проведения пусконаладочных работ вручную.

Применение
Комплектация маломощных автоматических моноблочных горелок отопительных котлов.
Регулирование подачи первичного воздуха в теплогенераторах и водонагревателях.
Управление заслонками смесительных узлов малогабаритных сушильных камер.
Оснащение систем вентиляции и кондиционирования технологических помещений.
