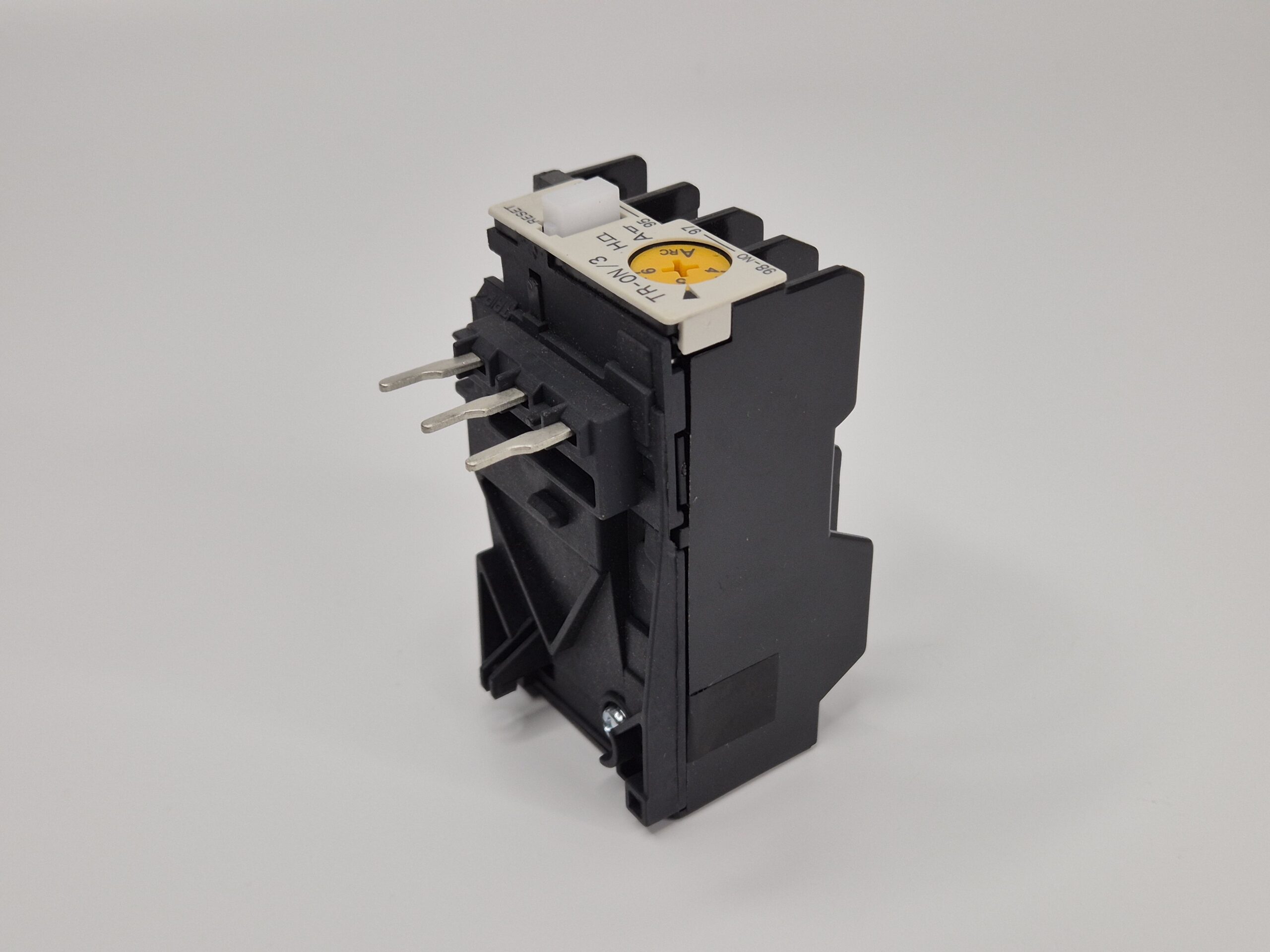

Тепловое реле перегрузки Fuji Electric TR-0N/3 (диапазон 4–6 А)

Электротепловое реле защиты серии TR-0N, предназначенное для защиты трехфазных асинхронных электродвигателей с номинальным током в интервале от 4 до 6 Ампер. Устройство обеспечивает надежную защиту обмоток от перегрева при перегрузках, заклинивании вала или обрыве одной из фаз питающей сети.
Модель специально разработана для интеграции с малогабаритными контакторами Fuji Electric типоразмеров SC-03, SC-0 и SC-05.

Функциональные особенности:
Точная настройка: Поворотный диск на передней панели позволяет плавно выставить ток уставки в диапазоне 4–6 А в соответствии с характеристиками конкретного двигателя.
Дифференциальный механизм: Улучшенная защита от обрыва фазы, обеспечивающая быстрое срабатывание при возникновении асимметрии токов.
Комбинированный сброс: Поддержка ручного режима возврата (Manual) для анализа причин аварии или автоматического (Auto) для систем с удаленным управлением.
Вспомогательные цепи: Оснащено контактами 1 NO (нормально открытый) и 1 NC (нормально закрытый). Контакт NC используется для разрыва цепи питания катушки контактора, а контакт NO — для подачи сигнала об аварии.
Температурная стабильность: Встроенный компенсатор минимизирует влияние температуры внутри электрощита на точность срабатывания биметаллических пластин.

Технические параметры:
Диапазон регулировки тока: 4,0 – 6,0 А.
Тип расцепителя: Тепловой (биметаллический).
Количество полюсов: 3.
Класс расцепления: 10A (срабатывание в течение 2–10 секунд при 6-кратной перегрузке).
Способ монтажа: Прямое подключение к силовым зажимам контактора серии SC.
Тип зажимов: Винтовые, с защитой от случайного прикосновения.

Применение:
Данная модификация широко применяется для защиты двигателей мощностью примерно 1.5 – 2.2 кВт (при напряжении 380-400В) в приводах вентиляторов, небольших насосов, конвейеров и подъемных механизмов.
