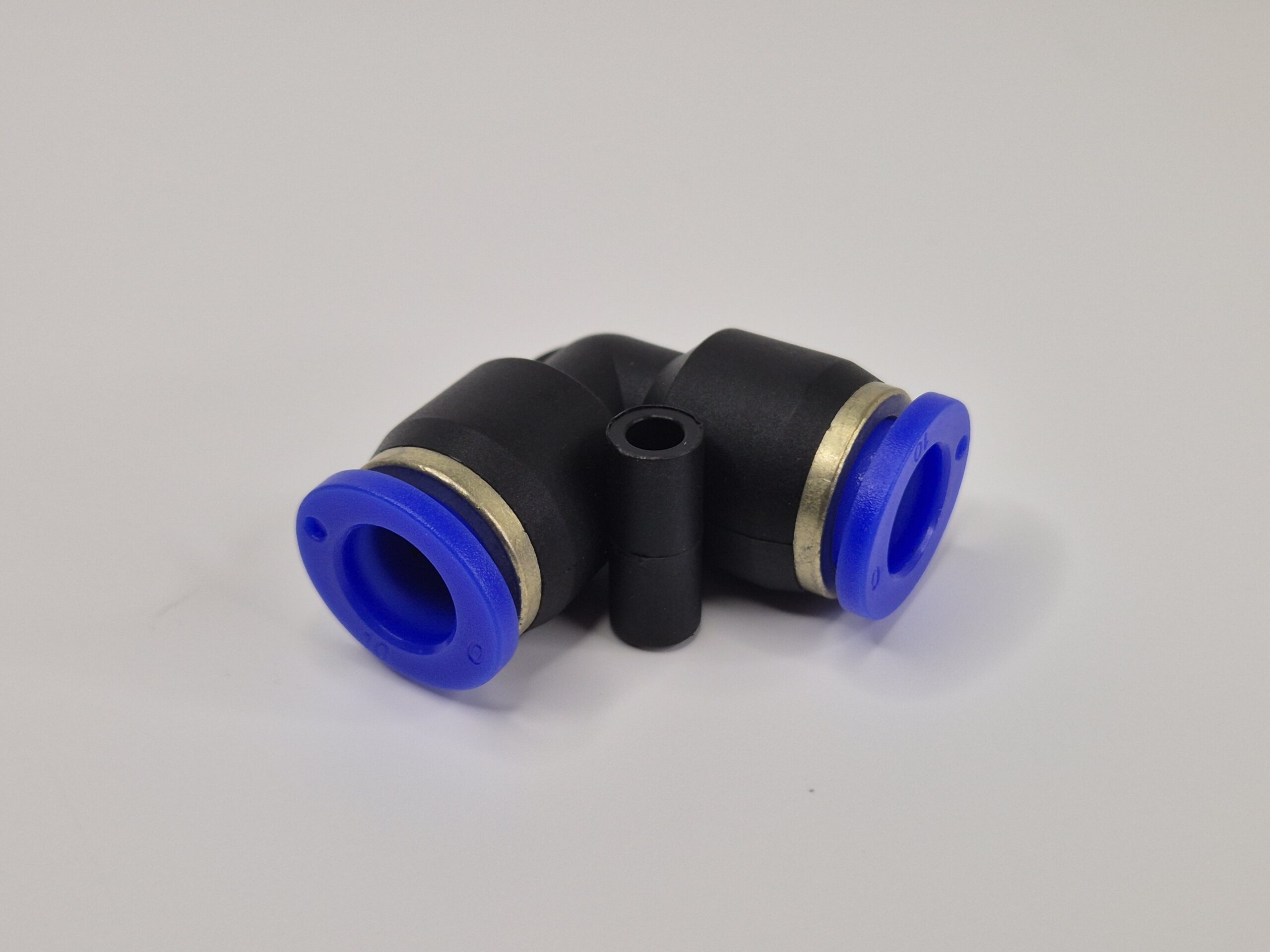

Фитинг цанговый угловой серия PV

Равнопроходной пневматический фитинг угловой конфигурации, предназначенный для герметичного соединения двух гибких трубок одинакового диаметра под углом 90 градусов. Используется для изменения направления пневматической магистрали в условиях ограниченного пространства.

Основные технические характеристики:
Тип соединения: Цанговый зажим (Push-in) с обеих сторон.
Конфигурация: Угловая (L-образная), равнопроходная.
Рабочая среда: Сжатый воздух, вакуум, техническая вода.
Рабочее давление: до 10 бар (1,0 МПа).
Температурный диапазон: от -20 °C до +70 °C.

Конструктивные особенности:
Материал корпуса: Ударопрочный технополимер (PBT) черного цвета.
Цанговый механизм: Стопорные кольца из нержавеющей стали обеспечивают надежный захват трубки и позволяют производить многократный монтаж без износа соединения.
Уплотнение: Внутренние кольца из NBR гарантируют герметичность даже при вибрационных нагрузках.
Монтаж: В центральной части корпуса предусмотрено сквозное отверстие для винтового крепления фитинга к панели или элементам оборудования.

Преимущества и эксплуатация:
Скорость монтажа: Соединение трубки с фитингом происходит мгновенно (вставка до упора). Дополнительные инструменты не требуются.
Универсальность: Подходит для работы с трубками из полиуретана (PU), полиамида/нейлона (PA) и полиэтилена (PE).
Удобство демонтажа: Для извлечения трубки достаточно нажать на синее отпускающее кольцо.
