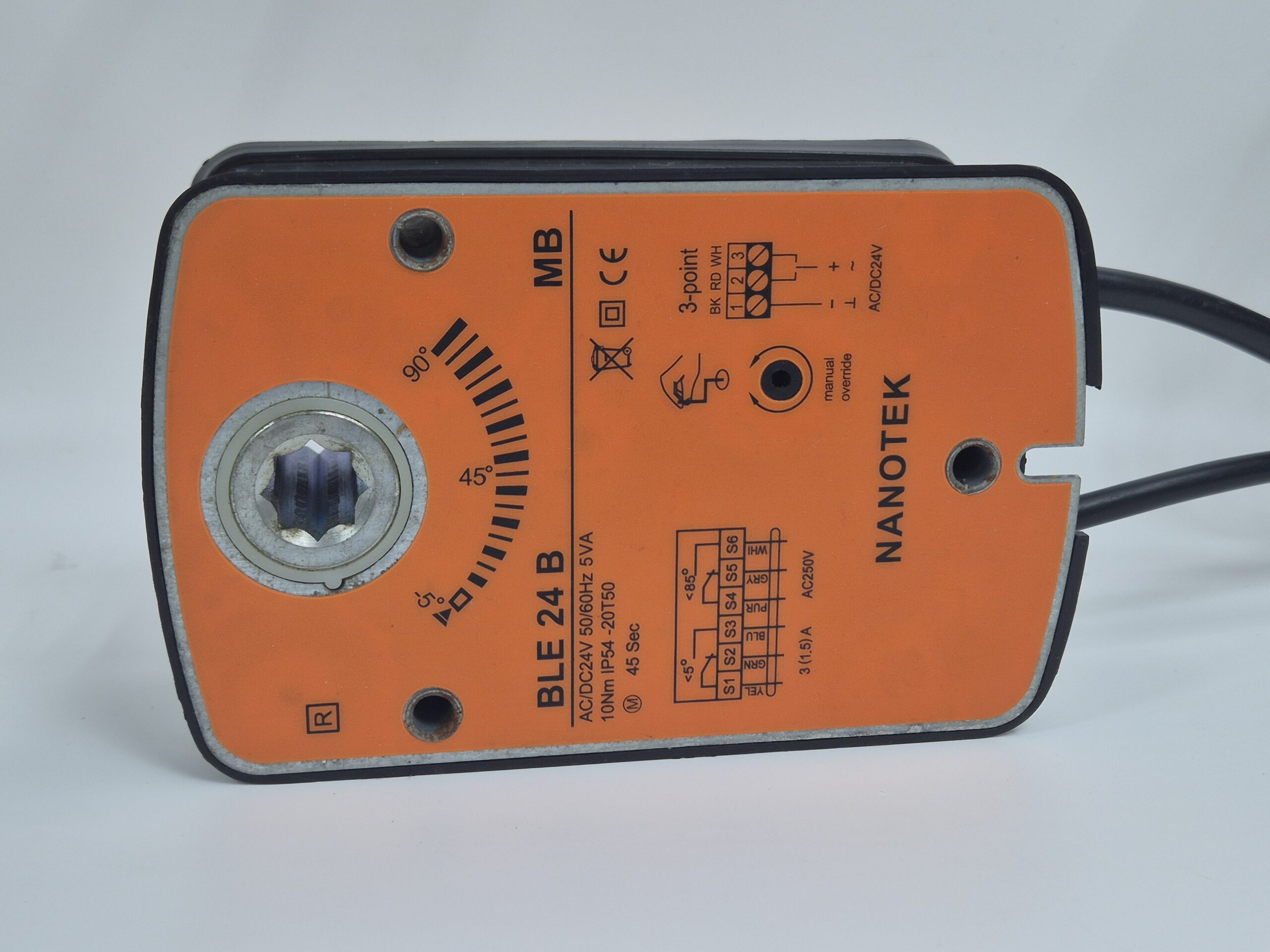

Электропривод воздушной заслонки Nanotek BLE 24 B MB

Электропривод BLE 24 B MB разработан для автоматизированного управления воздушными, противопожарными и дымовыми заслонками в системах вентиляции. Интегрированный реверсивный механизм обеспечивает мгновенное позиционирование вентиляционного клапана, минимизируя временные задержки в контуре противоаварийной защиты здания. Конструкция корпуса оптимизирована для прямого монтажа на вал заслонки с помощью универсального крепежного хомута.

Технические характеристики
Номинальное рабочее напряжение питания: 24 В
Тип тока питания устройства: AC / DC
Крутящий момент на валу: 10 Нм
Время полного поворота двигателя: 45 сек
Максимальный угол поворота заслонки: 90°
Класс защиты корпуса от пыли: IP54
Количество встроенных микропереключателей: 2 вспомогательных переключателя
Схема трехпозиционного управления: 3-point

Функциональные особенности
Двухпозиционные микропереключатели: Позволяют фиксировать промежуточные положения заслонки при углах поворота менее 5 градусов и более 85 градусов.
Ручное разблокирование механизма: Обеспечивает возможность принудительного перевода заслонки в нужное положение кнопкой ручного управления manual override.
Механический указатель позиции: Визуализирует текущий угол открытия вентиляционного клапана с помощью градуированной шкалы на фронтальной панели.
Универсальная кабельная разводка: Допускает простое подключение цепей питания и сигнализации благодаря цветовой маркировке проводников схемы.

Применение
Системы частотного регулирования: Координация притока свежего воздуха в вентиляционных камерах общего обмена совместно с инверторами вентиляторов.
Автоматизация насосных станций: Защита электрооборудования залов насосных агрегатов от перегрева путем управления клапанами приточно-вытяжной вентиляции.
Конвейеры логистических центров: Диспетчеризация систем дымоудаления и подпора воздуха в складских зонах протяженных транспортных эстакад.
Линии всасывания холодильных машин: Аварийное вентилирование машинных залов хладокомбинатов при срабатывании датчиков утечки хладагента аммиака.
