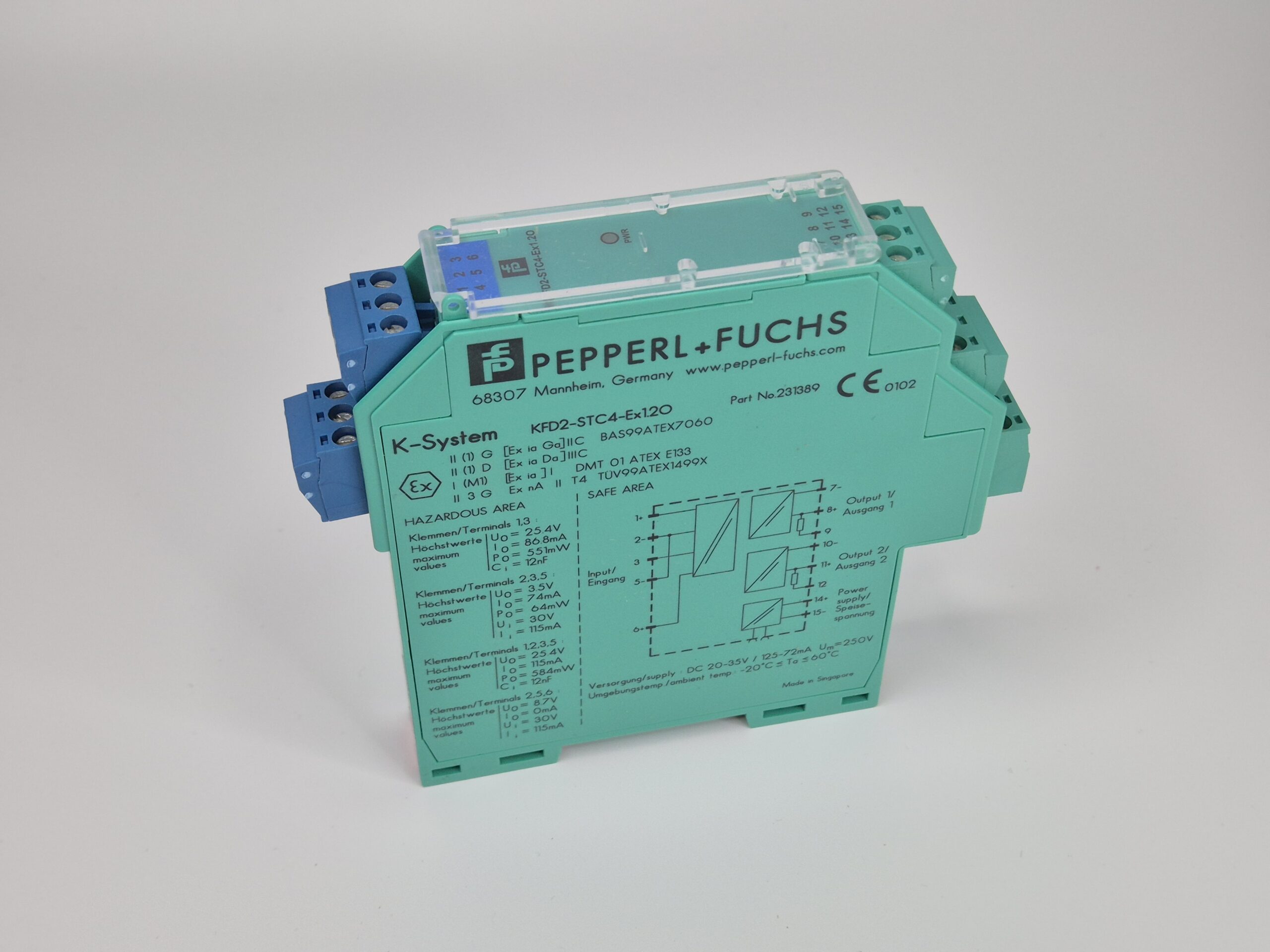

Изолированный барьер питания Pepperl+Fuchs KFD2-STC4-Ex1.2O 231389

Одноканальный барьер искрозащиты с гальванической развязкой, предназначенный для питания 2-проводных и 3-проводных SMART-передатчиков (датчиков), расположенных во взрывоопасной зоне. Устройство преобразует входной сигнал 4–20 мА в два независимых изолированных выходных сигнала в безопасной зоне. Модуль поддерживает протокол HART, позволяя передавать цифровые данные поверх аналогового сигнала для настройки и диагностики полевого оборудования.
Технические характеристики
Количество каналов: 1 вход / 2 выхода.
Тип входа (искробезопасный): 0/4–20 мА (активный или пассивный).
Тип выхода: Два независимых выхода 0/4–20 мА (активных).
Напряжение питания: 20–30 В DC (через клеммы или шину Power Rail).
Напряжение питания датчика (на входе): ≥ 16 В при 20 мА.
Поддержка HART: Да (двусторонняя передача данных).
Погрешность передачи: < 0,1% от полной шкалы.
Напряжение изоляции: 2500 В AC (между входом, выходами и питанием).
Монтаж: DIN-рейка 35 мм.
Рабочая температура: от -20 °C до +60 °C.
Функциональные возможности
Разветвление сигнала: Наличие двух изолированных выходов позволяет передавать данные от одного взрывозащищенного датчика одновременно на два независимых устройства (например, на контроллер ПЛК и локальный регистратор или систему ПАЗ).
Работа со SMART-устройствами: Полная прозрачность для протокола HART обеспечивает удаленный доступ к параметрам «умных» датчиков без прерывания технологического сигнала.
Высокая точность: Минимальный температурный дрейф и высокая линейность преобразования гарантируют достоверность данных в критических процессах.
Индикация: Светодиод на лицевой панели (зеленый) отображает наличие питания модуля.
