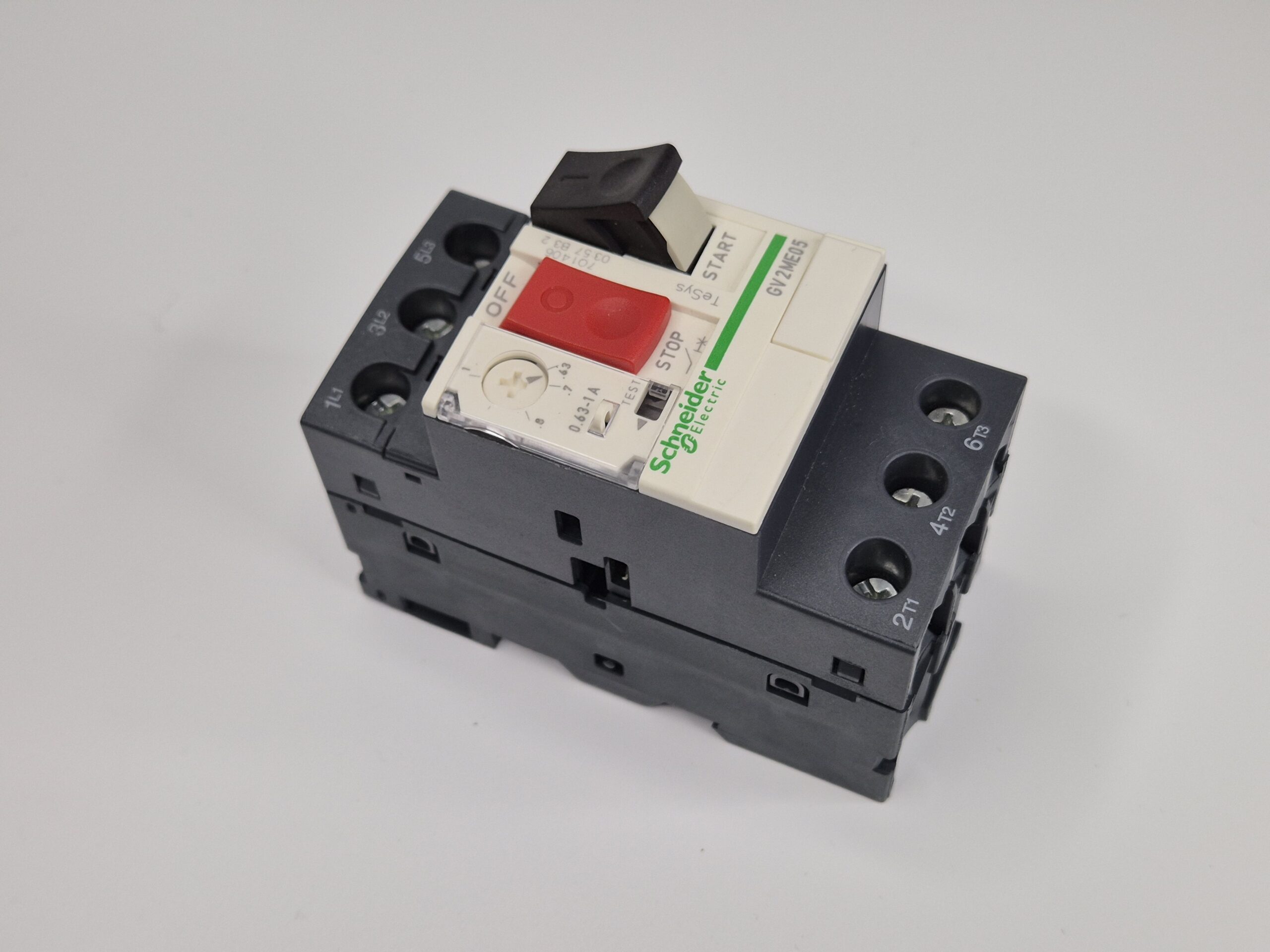

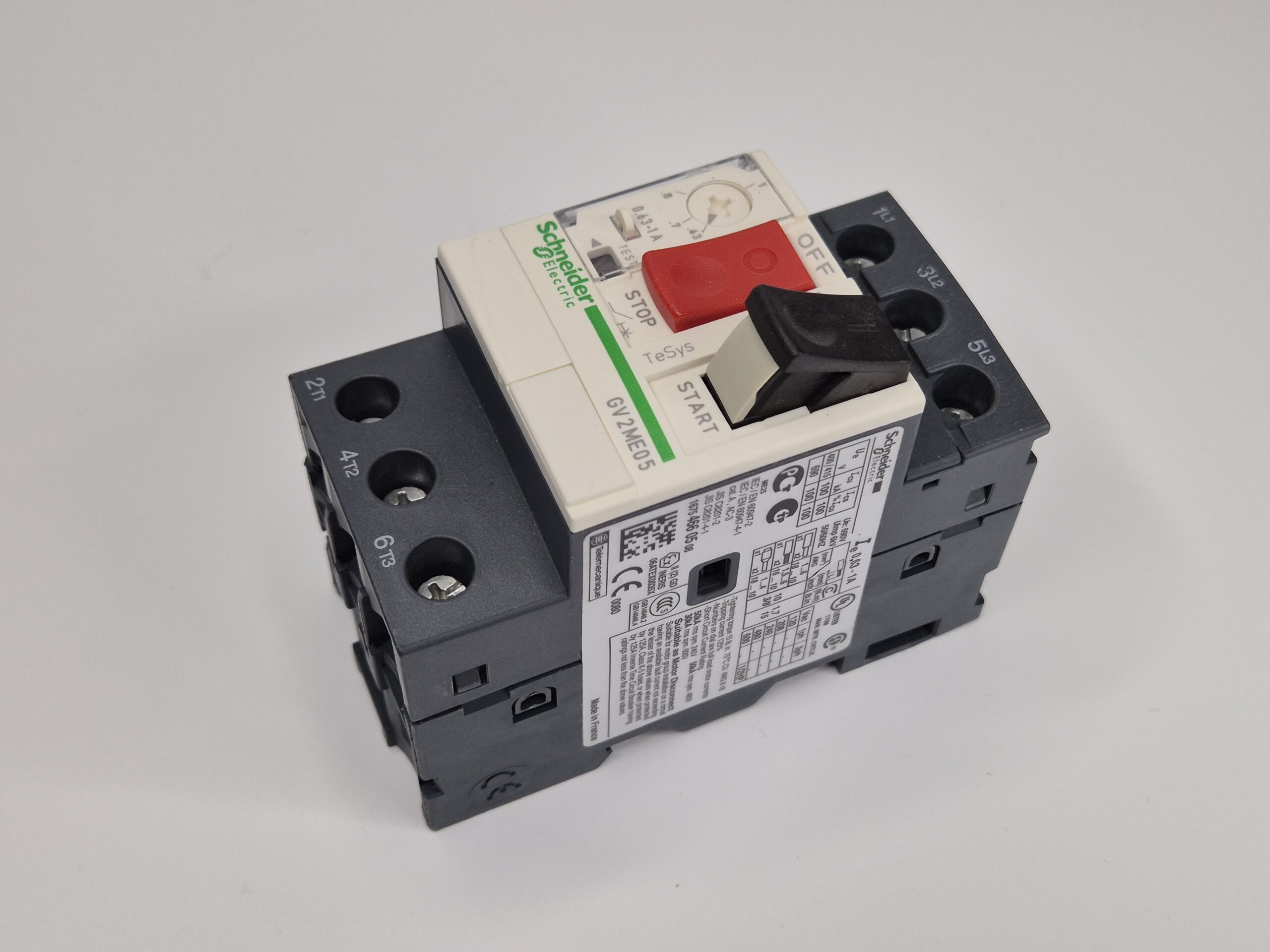

Автоматический выключатель Schneider Electric TeSys GV2ME05

Трехполюсный автоматический выключатель серии TeSys Deca (ранее GV2ME), предназначенный для защиты и управления электродвигателями. Устройство обеспечивает надежную комбинированную защиту: тепловую (от длительных перегрузок) и электромагнитную (от токов короткого замыкания).
Модель GV2ME05 оснащена кнопочным механизмом управления («Пуск/Стоп»). Это позволяет использовать выключатель как компактное устройство для прямого пуска и остановки двигателя без применения дополнительных контакторов в простых схемах автоматизации. Модуль обладает встроенной чувствительностью к обрыву фазы, предотвращая перегрев обмоток при несимметричных режимах работы сети.
Основные характеристики:
Производитель: Schneider Electric
Диапазон уставок тепловой защиты: 0.63 – 1.0 А (регулируемый)
Ток магнитной отсечки: 13 А (фиксированный)
Мощность двигателя: до 0.25 кВт при 400/415 В AC
Тип управления: Кнопочное (Push-button)
Количество полюсов: 3P (трехполюсный)
Номинальное напряжение: до 690 В AC
Степень защиты: IP20
Особенности и эксплуатация:
Индивидуальная настройка: С помощью поворотного диска под прозрачной крышкой можно выставить точный номинальный ток двигателя в пределах диапазона 0.63–1 А.
Высокий ресурс: Механическая и электрическая износостойкость рассчитана на 100 000 циклов срабатывания.
Индикация состояния: Положение кнопок наглядно показывает текущий статус цепи (замкнута или разомкнута).
Монтаж: Установка на стандартную DIN-рейку 35 мм, ширина модуля составляет всего 45 мм.
Масштабируемость: Возможность подключения вспомогательных контактов (GVAE, GVAN) и расцепителей минимального напряжения (GVAS).
